初心者が二ヶ月でオリジナルキーボードを作るまでの軌跡
きっかけは2018年5月末に腱鞘炎が原因で腕が腫れて高熱が出たことでした。
自分にあったキーボードを探す必要に迫られたのだった。
選定
最初はmicrosoftの出しているエルゴノミクスキーボードが気になった。安いし。
マイクロソフト キーボード 有線/人間工学デザイン Natrual Ergonomic Keyboard 4000 B2M-00029
- 出版社/メーカー: マイクロソフト
- 発売日: 2016/11/25
- メディア: Personal Computers
- この商品を含むブログ (1件) を見る
次に気になり始めたのがIrisという自作キーボードでした。
が、販売ページもビルドガイドも英語でちょっと抵抗があり、
そんななか見つけた国産の自作キーボードキットの「helix」を購入しました。
日本語のビルドガイド、さらにOLEDという簡単なディスプレイがつくことに加え、
自分の大好きなWS2812系のSK6812miniというフルカラーLEDを埋め込んで、
バックライトのアニメーションなどが自由にプログラミングできるのが素晴らしく魅力的でした。
届いて一番最初の感想は思った以上に小さいことに驚きました。
平日家に帰ってからの2日程度で完成させたと思います。
この衝撃はまさにUbuntuを初めて触ったときのようで、
今まで自分が知っていた「キーボード」というものの概念を完全に壊されました。
その後しばらく(現在に至るまで)カスタマイズに夢中です。
この記事もhelixで書いています。
まずオリジナルキーボード完成に欠かすことができなかったhelixカスタマイズ記を簡単に。
helixカスタマイズ記
helix完成
ちょっとメタルなHelixができました! #helix祭り pic.twitter.com/lZDHNhE9JE
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年6月26日
このときいつものノリでcaseのアクリル板にマジックミラーを貼ったことがちょっとウケたらしい。
Helixの製作者のないんさん(@pluis9)にリツイートしていただいたのが幸運というか沼の入り口でした。
すごい高輝度なLEDがくっついているのに、キーキャップがあまり透けないのがもったいないなぁと思っていたところ、
@yohewi さんがキーキャップを作っているのを見かけて作り方を盗みました。
キーキャップ作成
ダイソーで始めるキーキャップづくり。 pic.twitter.com/L8KmqOfcCj
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年7月3日
初めてにしてはなかなか上出来だと思います!
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年7月4日
最初に犠牲になるのはもちろん、Windowsキー! pic.twitter.com/oe4rHWytfP
キーキャップ片手分製造完了! #helix透明化計画 #LED信州 pic.twitter.com/TaCNwnZObl
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年7月10日
これ完全に正解でしょ!!! #helix透明化計画 #LED信州 pic.twitter.com/mBs0bMyZuQ
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年7月13日
MIDIキーボード化
QMKFirmwereはMIDIにも対応している。演奏してみた。
名探偵コナン メインテーマ #helixで弾いてみた pic.twitter.com/Y7t7UPxRRn
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年8月8日
キーマップ(どこのキー押したときに何をPCに送るか)とか、
LEDの光り方とか、その他諸々たくさんいじってみたんだけど、
こんなに格子配列でこんなに打ちやすいのだから、
columnスタッガードならさらに打ちやすいこと間違い無し!
ということで作ってみました。
オリジナルキーボード作成記
このときTronキーボードというものがすでにあることを師匠に教えてもらい、こんな感じにしたい。 pic.twitter.com/IVViy1EmVt
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年7月12日
名をSHIROTRONにすることを決意。
思い立ったはいいけどKicadというPCB作成ソフトでLEDの穴を傾けるのが非常にめんどくさい。。。。
そこで、1キー1PCBを大量に作ってキー間は手配線とすることを思いつく。
調べたら先人がいらっしゃったので大いに参考にさせていただきました。
配線はゆかりやさんという方の「猫でも作れる自作キーボード」の記事を参考にしました。
とてもわかり易くておそらく猫でも作れますが、
自分は実際に手を動かして作り終わってからようやくピンときたので猫以下です。
↑一個勘違いして通っていないピンがあります。。。SK6812MINIハマるCherryMX用のソケット。なんかちょっとそれっぽくないですか!? pic.twitter.com/7qjouAp8LG
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年7月23日
ベータ版完成!これから発注〜! pic.twitter.com/jEvK9Jjyn5
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年7月27日
fusionPCBの7.9$製造サービスを利用し、届くまでにかなり時間を要するので、
並行してアクリルケースをInkscapeで作成。
アクリルカット。helixとcrkbdを足して5で割ったような感じ。 pic.twitter.com/80bD5LQ0UO
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年8月8日
アクリル板はFablab長野さんのレーザーカッターをお借りしました。
ありがとうございます。
fablab長野さんでアクリル板カットしてきました!
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年8月11日
UVプリンターとか3Dプリンターとか超音波カッターとかその他いろんな機材が山程あってすごく幸せな空間でした!! #fablab長野 pic.twitter.com/wmehTfrVAE

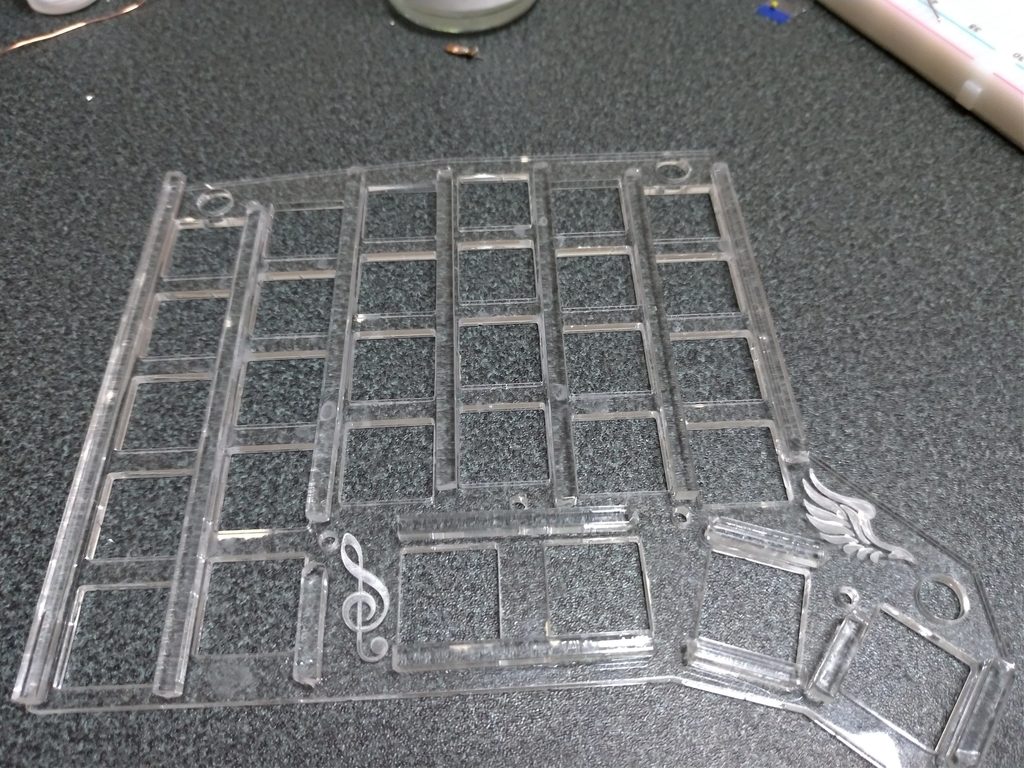

そして出来上がったアクリル板がこちら!ちゃんとスイッチハマるし、ネジ穴位置も大丈夫そう。
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年8月11日
今日の目標その1達成。 pic.twitter.com/CKENFylgTx
そしてPCBが到着
きたー!!
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年8月28日
役者は全て揃ったぜ…!!
とりあえずすべての部品がハマることを確認。 pic.twitter.com/VMcBQjiCjF
光るBitBoardとプロマイクロとか乗せる基盤。
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年8月28日
ザクッと言うとhelix33分割しました…!
10cm*10cmに収まるので安くて、アクリル板さえ切れば好きに配列組める。
代償としてハンダ付け地獄が待っている… pic.twitter.com/F5nPleNJZN
Moge Naide...!! pic.twitter.com/hBIoDsSJGY
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年8月28日
まずはダイオードとLEDをくっつける。
とりあえず昨日までの進捗。 pic.twitter.com/UUin44ZxID
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年8月29日
このキーボード、そもそも鳥っぽくない?親指が頭。
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年8月29日
ハンドスピナーキーキャップ付けてみた。 pic.twitter.com/NLbTiIOuXJ

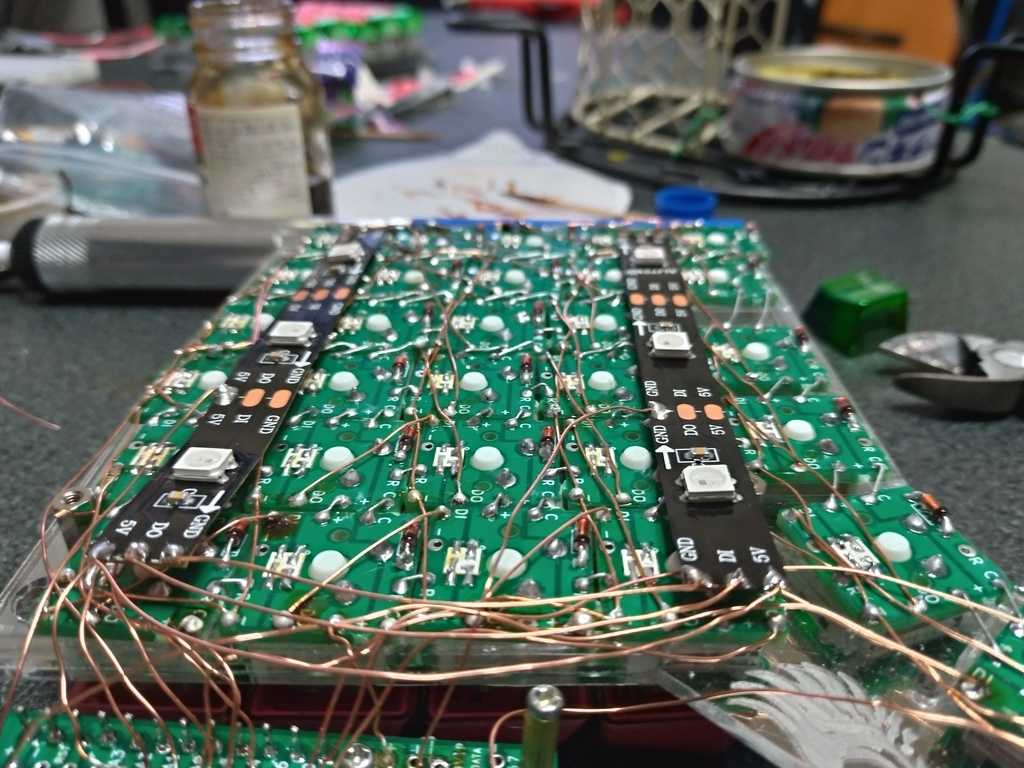

あとはひたすら配線。
スイッチとPCBの間に3mmアクリル角材を挟んでいます。
配線にはウレタンエナメル線(?)というのを使う。とても便利。
ある程度はんだごてを当てないと表面が溶けず導通しないので、
テスターを当てながら作業すること。
SHIROTRONまじ千年パズル過ぎたけどやっとだいたい配線終わったー!!! pic.twitter.com/6JyFkpjBiU
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年9月3日

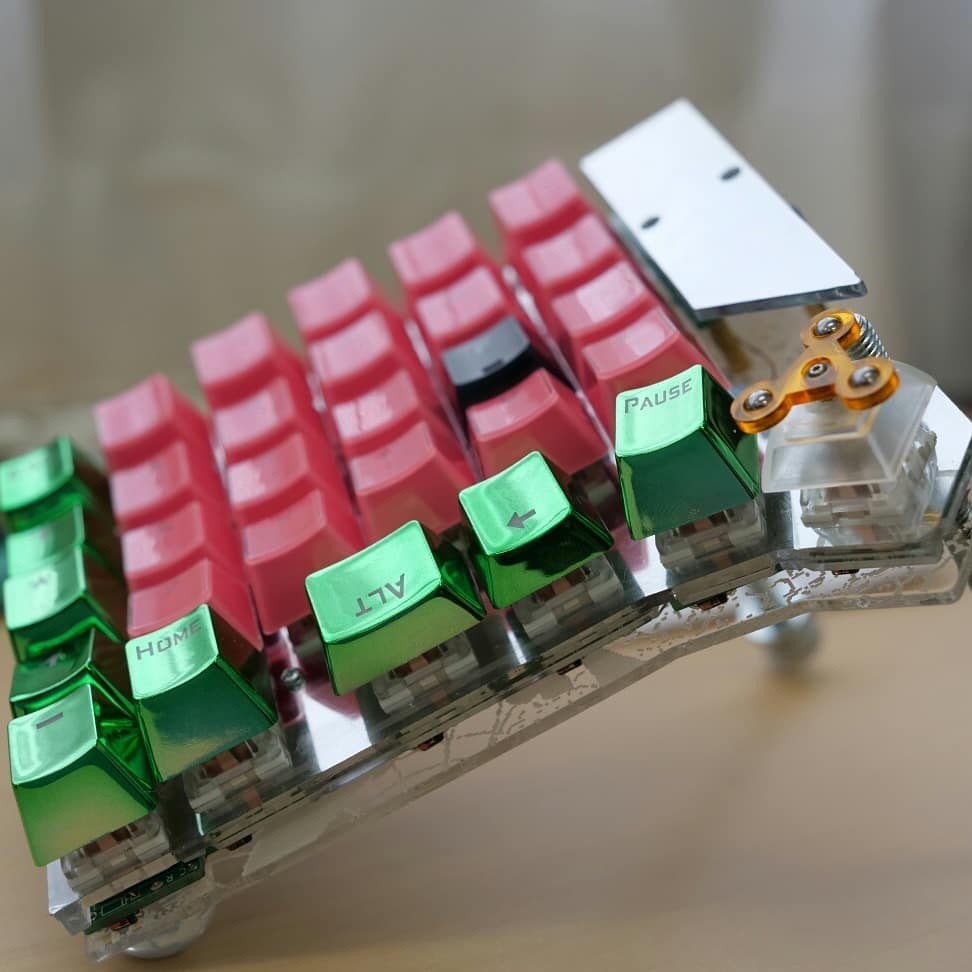

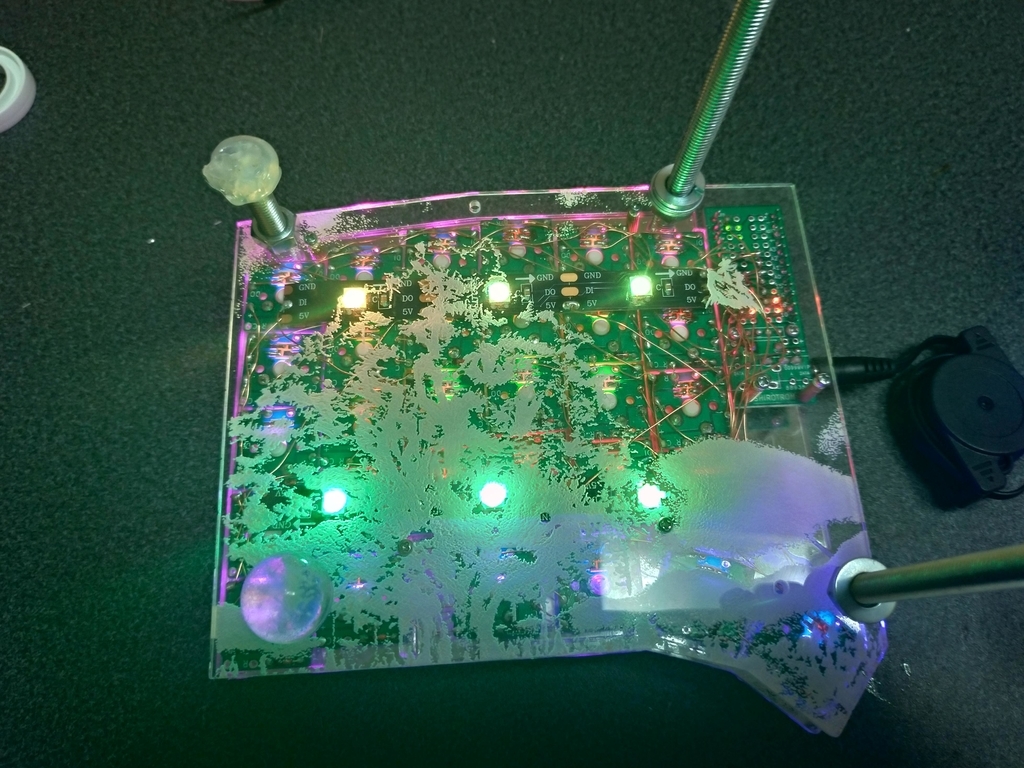

そして完成図
ボルトで任意の高さにチルトできます。
↑スイカver(スイカバー)コンセプトは翼が与えるキーボード。電源ONで羽が浮かぶ。 pic.twitter.com/kAFWo02T0f
— 醜い亞飛流の子「しろとり」 (@swan_match) 2018年9月4日
仕入れ一覧
品名 | 仕入先 | 単価 | 個数 | 価格 |
---|---|---|---|---|
ダイオード100個(内60個使用) | TALPキーボードさん | 150円 | 1セット | 150円 |
2mmA4アクリル板 | 楽天 | 300円 | 2枚 | 600円 |
アクリル加工 | fab施設が近くにない方は遊舎工房さんへ | |||
アクリル3mm角材 | カインズホーム | 108円 | 2本 | 216円 |
ボルト類 | カインズホーム | 18円 | 6本 | 108円 |
Promicro | 遊舎工房さん もげてもソケットだごと変えればいいやーって人は TALPキーボードさんでもOK |
1000円 | 2個 | 2000円 |
SK6812mini(35個) | 遊舎工房さん。 たくさん欲しい人はピカリ館さん。 |
1200円 | 2セット | 2400円 |
OLED | 遊舎工房さん | 750円 | 2セット | 1500円 |
ジャック・ネジ・スペーサー類 | 自分はhelix二個目買うという暴挙に出たが、 Aliや秋月電子さんなどでも揃うらしい。 |
|||
スイッチ類(kailh speed silver) | 遊舎工房さん | 400円 | 6セット | 2400円 |
キャップ類 | あちこち | それぞれ | たくさん | 考えたくない |
//価格は執筆当時のものです。
あと低温はんだとかエナメル線とかマジックミラーとか。
ホームセンターと100円ショップで揃います。
自分の作ったもの
Helixキーマップ
qmk/keymap.c at master · swanmatch/qmk · GitHub
↑押したところから光が拡散するエフェクトは @permilさんにご提供いただきました。
MxLEDBitPCB
https://github.com/swanmatch/MxLEDBitPCB
SHIROTRON Firmware
https://github.com/swanmatch/qmk/tree/master/keyboards/shirotron
↑helixのディレクトリをコピっていじいじしました。。。
最後に
キーボードは現代社会に必要不可欠な入力機器です。
そして人間の手の形は十人十色です。
自分の手の形にあった自分の使いやすいキーボードを作ることは、
先人たちの功績のおかげで、今やとてもハードルが低いということが少しでも伝たわればと思います。
